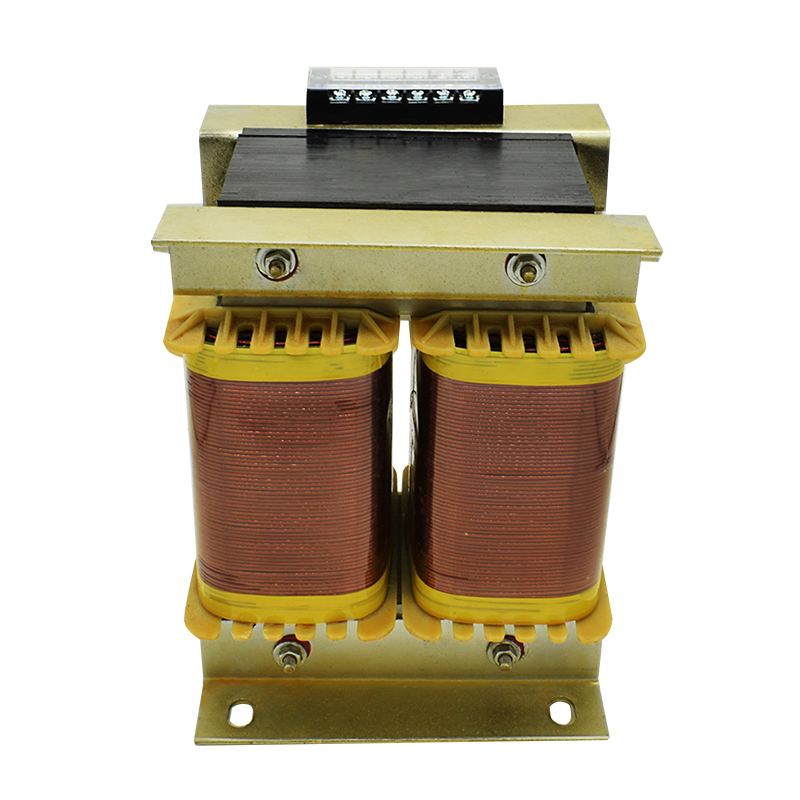

單相隔離變壓器
額定電壓：
三相380V或單相220V
產品優勢：
廣泛適用于交流50或60Hz，電壓至660V戶內式的電器電源設備之用。
應用設備：
單相干式變壓器廣泛適用于交流50或60Hz，電壓至660V戶內式的電器電源設備之用。產品的輸入、輸出電壓，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。

產品介紹

三相干式隔離變壓器 Three-phase isolation transformer

產品概述 Product Profile
SG系列三相干式變壓器廣泛適用于交流50或60Hz，電壓至660V戶內式的電器電源設備之用。產品的輸入、輸出電壓，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。

結構特點 Construction Features
采用F、H級為基礎的絕緣系統，在變壓器的整個使用壽命期都保持較佳的電氣性能和機械性能。F、H級材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年后線圈仍保持結構緊密，并且能夠承受短路的壓力。
變壓器整體由H級浸漬漆在真空壓力下浸漬（VPI),然后在烘箱里高溫固化。變壓器一般設計成自然風冷，強制風冷可以根據用戶要求設計，此時變壓器的外形尺寸和重量都會減小。

性能參數 Performance Parameters
1.電壓等級：1kV
2.額定容量：1kVA~800kVA
3.聯結組別：Dyn11，Yyn0
4.工頻耐壓：3kV/min
5.絕緣耐熱等級：F，H級
6.溫升限值：鐵芯不超過85K，線圈溫升不超過95K

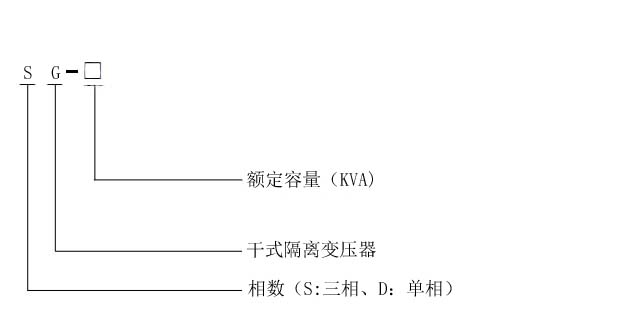

型號含義 Description

技術參數尺寸表 Technical Data Size Chart


變壓器型號性能參數 Performance Parameters外形尺寸安裝尺寸
空載損耗
W		負載損耗
W		重量
kg		LWHAB安裝孔
SG-1KVA357520210170210100907×12
SG-2KVA5095302401902301251209×15
SG-3KVA55125403001802801501209×15
SG-4KVA751504630020028015012011×18
SG-5KVA751755030020028015012011×18
SG-6KVA951905730022028015014011×18
SG-7KVA1202006830024028015016011×18
SG-8KVA1402307536023033020014011×18
SG-9KVA1402408336023033020014011×18
SG-10KVA1602509036023033020015511×18
SG-12KVA19040011042023038025014011×18
SG-15KVA19040012042023038025014011×18
SG-20KVA22046015048025038030016014
SG-25KVA28060018055035046030030014
SG-30KVA35076021057036062035030014
SG-40KVA40085026061037068035030014
SG-50KVA450106029064537071035030014
SG-60KVA520126034070037071040030014
SG-80KVA650146040073538076040030014
SG-100KVA800167053078040086050035014
SG-150KVA600225059093045082055040014
SG-200KVA700268076096045097055040014
SG-250KVA8102920920105045098066040014
SG-315KVA990367010801080550106066050014
SG-400KVA1100422012701130550117066055014
SG-500KVA1310517016501275650125566060014
SG-630KVA1510622018501330650125566060014
SG-800KVA1710736022101440650128582060014
