- 額定電壓：
- 220V、380V、690V、1000V
- 額定電流：
- 30A、50A、50A、100A、150A、200A
- 產品優勢：
- 有源電力濾波器（Active Power Filter，簡稱APF）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。 裝置適用于低壓380V,690V配電系統，以并聯的方式接入電網，通過實時檢測負載的諧波分量，采用PWM變換技術，將與諧波和分量大小相等，方向相反的電流注入供配電系統中。
- 應用設備：
- 核心優勢采用分層封閉技術：電子元器件與功率器件分層設計;采用第五代IGBT，大幅度提高開關頻率，有效降低1/3的損耗;使用全FPGA芯片控制，徹底替代DSP；FPGA使用硬件邏輯門編程，無堆棧溢出等風險，具有高可靠性, 高開關頻率, 低損耗 ,低噪音;為用戶帶來更好的使用體驗。 高功率密度：800*800mm標準低壓配電柜，APF功率最大可達900A，SVG可達600kvar。為用戶減少安裝空間，節省占地面積，降低成本。
-
ME210系列單相單節電源濾波器 -
ME210T系列單相端子式電源濾波器 -
ME210TG系列單相導軌式電源濾波器 -
ME410系列單相雙節電源濾波器 -
ME410TL系列單相雙節電源濾波器 -
ME410T系列單相端子臺式電源濾波器 -
ME410TG系列單相端子導軌式電源濾波器 -
ME430系列單相雙節電源濾波器 -
ME710系列單相三節高性能型電源濾波器 -
ME710TG系列單相三節導軌式電源濾波器 -
ME710T系列單相三節端子式電源濾波器 -
ME100系列單節PCB板專用濾波器 -
ME110系列單節增強型PCB板專用濾波器 -
ME120系列雙節PCB板專用濾波器 -
ME160系列通用型IEC插座電源濾波器 -
ME180系列單保險管型IEC插座電源濾波器 -
ME182系列雙保險管型IEC插座電源濾波器 -
ME170系列單保險管及開關型IEC插座電源濾波器 -
ME172系列雙保險管及開關型IEC插座電源濾波器 -
ME920系列變頻器專用輸入EMC濾波器 -
ME920T系列變頻器專用輸入EMC濾波器 -
ME920TR系列變頻器端子臺式輸入EMC濾波器 -
單相交流電抗器 -
變頻器專用輸出端三相電抗器 -
變頻器專用輸入端三相電抗器 -
直流平波電抗器 -
低壓三相串聯電抗器 -
ME966L系列變頻器輸出正弦波濾波器 -
自愈式低壓并聯電容器 -
單相交流濾波電容器 -
常規型智能電容器 -
抗諧波型智能電容器 -
ME966L變頻器專用正弦波濾波器 -
PHF系列無源諧波濾波器 -
交流直流電源濾波器
產品介紹
APF/SVG區別說明
APF有源濾波器與SVG靜止無功發生器是我公司基于高度標準化、模塊化設計的兩款產品，具有一定相同之處與不同之處 :
相同之處
APF與SVG的外形尺寸一致：標準化模塊，讓生產更高效、使用更方便。
APF與SVG的監控觸摸屏界面一致。
APF與SVG具備同時補償諧波、補償無功、調節三相不平衡電流的能力。
內部結構一致。
不同之處
應用場合不同：
APF主要用來濾波，而SVG主要用來補償無功，它們應用在需求不同的場合。
內部部分元器件選型及控制程序不同：
因為兩者的主要功能有區別，它們針對的電流頻率不同。
濾波范圍及能力有區別：
APF可以濾除2~50次諧波，而SVG只能濾除2~13次諧波；
APF濾波效果更好，而SVG只能大約一半的容量可以用來濾除低次諧波。
參數設定有區別：
SVG一般默認設置為補償無功優先；APF一般默認設置為補償諧波優先。
APF/SVG模塊原理

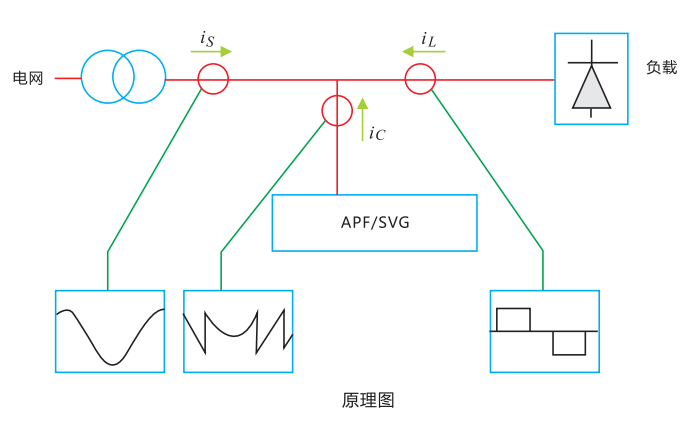

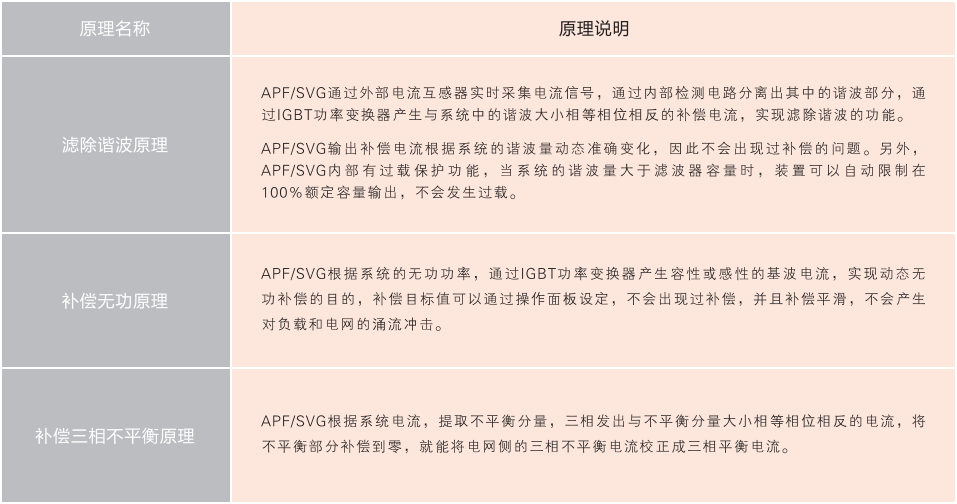

APF/SVG功能原理
控制原理

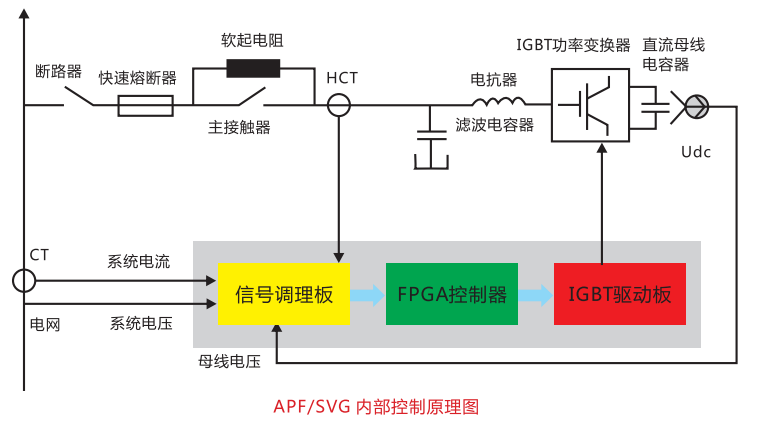

斷路器合閘后，為防止上電時電網對直流母線電容器的瞬間沖擊，APF/SVG首先通過軟啟回路對直流母線充電。當母線電壓Udc( Udc在圖中并沒有出現，可以把圖中的直流電壓傳感器改成直流電壓Udc)達到預定值后，主接觸器閉合。直流電容作為儲能器件，通過IGBT逆變器和內部電抗器向外輸出補償電流提供能量。
APF/SVG通過外部CT實時采集電流信號送至信號調理電路，然后再送至控制器?？刂破鲗⒉蓸与娏鬟M行分解，提取出各次諧波電流、無功電流、三相不平衡電流，將采集到的要補償?shù)碾娏鞒煞趾虯PF/SVG已發出的補償電流比較得到差值，作為實時補償信號輸出到驅動電路，觸發IGBT變換器將補償電流注入到電網中，實現閉環控制，完成補償功能。
APF/SVG產品特點
核心優勢
首次采用分層封閉技術：電子元器件與功率器件分層設計。
首次采用第五代IGBT，大幅度提高開關頻率，有效降低1/3的損耗。
首次使用全FPGA芯片控制，徹底替代DSP；FPGA使用硬件邏輯門編程，無堆棧溢出等風險，具有高可靠性。
極高開關頻率：首次采用準自然采樣與連續控制，等效開關頻率達到80kHz，電流環帶寬達到4kHz，對干擾的抑制速度達到同行業其它產品的4倍以上，而行業主流指標分別是20kHz/1kHz。
極低損耗：滿載工作時，有功損耗≤2.5%，低于行業主流指標3%-4%。為用戶節省用電成本。
極低噪音：整機滿載工作時，噪音≤60dB，低于行業主流指標70dB。為用戶帶來更好的使用體驗。
極高功率密度：800*800mm標準低壓配電柜，APF功率最大可達900A，SVG可達600kvar。為用戶減少安裝空間，節省占地面積，降低成本。
通用特點
APF和SVG采用模塊化標準設計。不同容量模塊可自由搭配，安裝維護方便；各個模塊間獨立運行，任意模塊故障后自動退出，其余模塊繼續運行，可靠性更高。
補償模式靈活方便，綜合治理能力強。無功、諧波、不平衡補償可自由選擇，且可設定優先等級。
APF可以補償2~50次諧波，SVG可以補償2~13次諧波。并可選擇特定次諧波補償。
雙向動態無功調'節，功率因數可補償?shù)?.99。
響應速度快，響應時間≤20ms。
可外置7寸集中監控觸摸屏，并具備友好的人機交互界面，可以查看實時電能質量信息。
單個監控屏可監控12臺模塊。單個系統如果多于12臺模塊，增加觸撲屏數量即可，并機臺數不受限制。
補償過程中能夠?qū)崟r自動檢測模塊運行狀態，故障時能夠重啟自診斷，如果故障消除，自動投入使用。
模塊散熱風扇具備溫控調速功能，通過檢測內部IGBT的溫度，調節風扇轉速，既降低噪音，又能降低損耗達到節能的作用。
模塊內具有軟啟動控制回路，能有效避免啟動瞬間過大的沖擊電流。
模塊具備完善的保護功能。具有過壓、欠壓、過流、過溫等全面的保護功能。
具備IGBT的溫度監測功能，當溫度超過軟件的設計限定值時，模塊會自動降額使用，有效保護模塊正常運行。

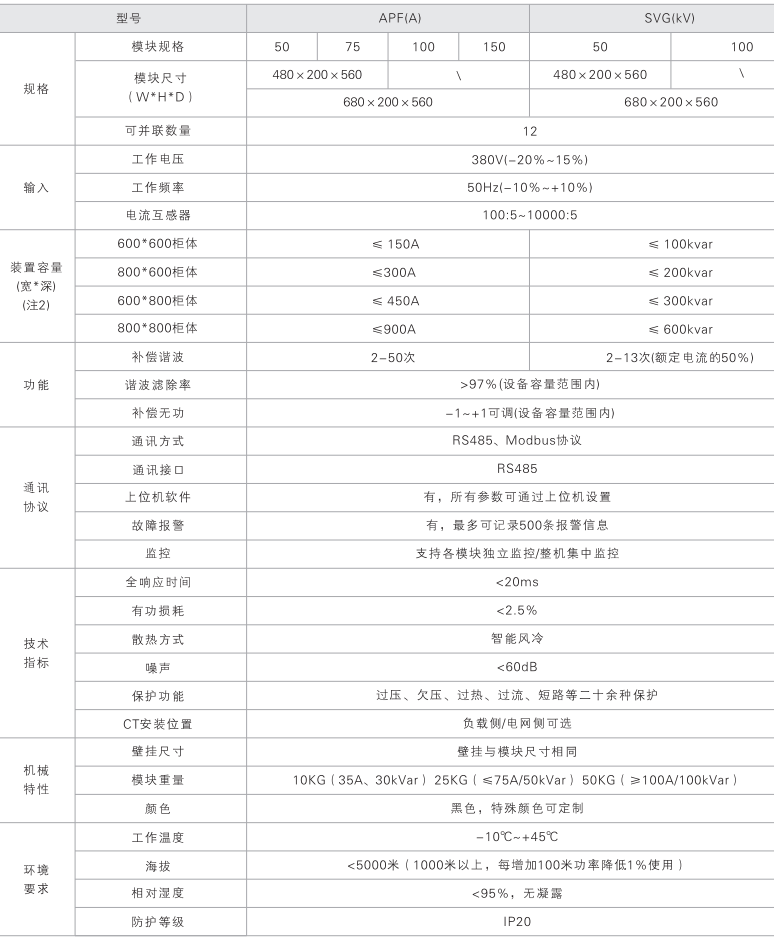

APF/SVG技術參數表

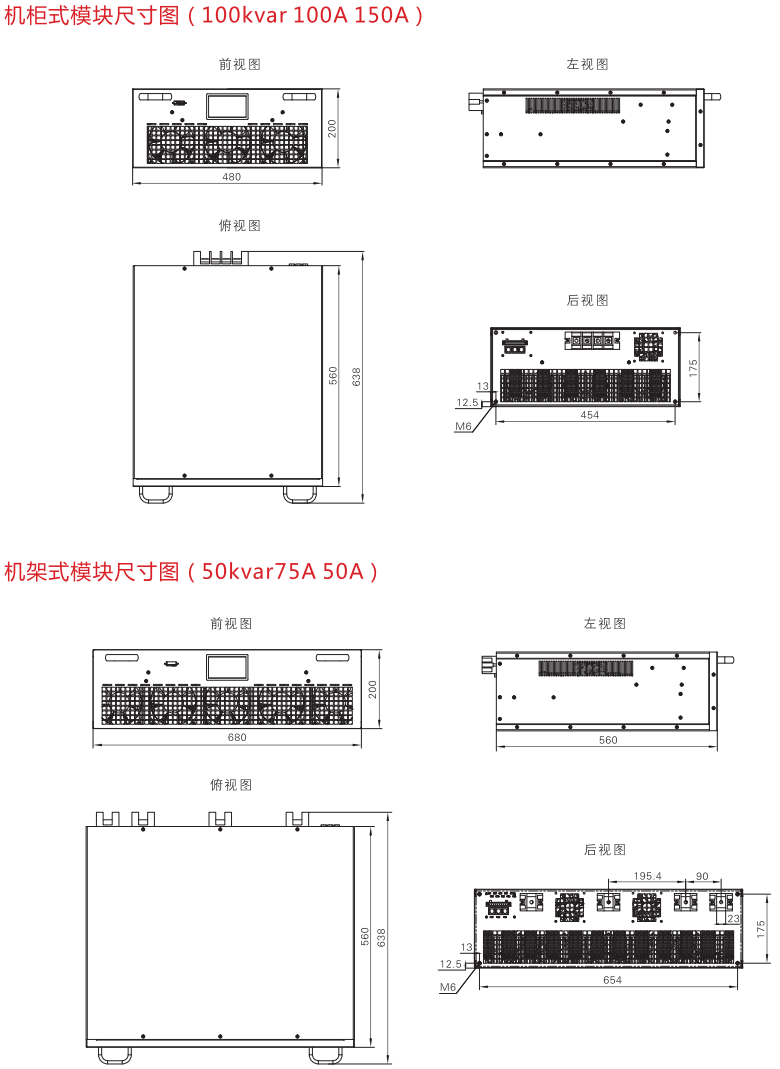

APF/SVG產品尺寸

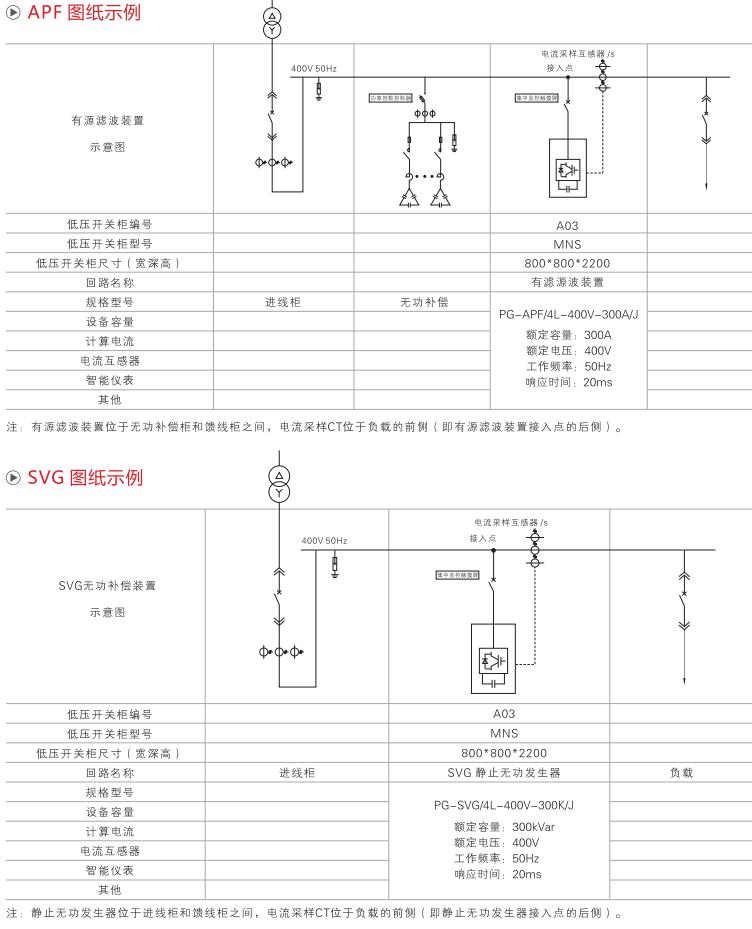

APF/SVG上圖示例
